Trituradora monoeje especial para tuberías TL | Equipo de trituración gruesa para tuberías de plástico PE de gran diámetro y PVC de pared gruesa
La trituradora monoeje especial para tuberías de Tenglong es un equipo principal de trituración gruesa exclusivo para residuos de tuberías de la serie TL. Cuenta con una estructura de cizallamiento monoeje de baja velocidad y alto par personalizada para tuberías plásticas circulares ultra largas y de gran diámetro, apta para el triturado de todo tipo de tuberías plásticas de hasta Φ1300mm. Equipada con sistema de alimentación oscilante hidráulico exclusivo y sistema inteligente antiobstrucción PLC de Siemens, el material triturado grueso se puede conectar directamente a la trituradora fina de alta potencia posterior para completar el proceso de granulación de ciclo cerrado de dos etapas: trituración y molienda fina. Cuenta con modelos de potencia de 37kW a 90kW, siendo el equipo de pretrituración estándar para fábricas de extrusión de tuberías plásticas, líneas de reciclaje y granulación de tuberías residuales y centros de disposición de tuberías municipales.
TL trituradora monoeje especial para tuberías, trituradora de tuberías PE de gran diámetro, equipo de trituración de tuberías PVC de pared gruesa, trituradora de alimentación oscilante hidráulica, trituradora gruesa de tuberías residuales municipales
- Parámetros completos de cinco modelos, adaptables a diámetros y condiciones de producción
Toda la gama de trituradoras monoeje especiales para tuberías adopta ejes principales sólidos templados y juegos de cuchillas en V de cuatro bordes DC53. Los modelos pequeños cuentan con cambio de malla manual, mientras que los modelos medianos y grandes incluyen cambio de malla hidráulico automático y estación hidráulica de refrigeración por aire independiente. Se adaptan a tuberías de distintos diámetros según la longitud de cavidad y diámetro de rotor. Los parámetros detallados son los siguientes:
| Modelo | Diámetro de rotor | Potencia instalada | Longitud de cavidad de trituración | Modo de cambio de malla | Diámetro máximo adaptable | Peso total | Escenarios aplicables |
| TL3280 | Rotor templado 320mm | 37kW | Cavidad corta 800mm | Extracción manual de malla por pernos | Tubería pared delgada Φ300mm | Cuerpo compacto 4.6t | Reciclaje de sobrantes en fábricas de tuberías pequeñas |
| TL4080 | Rotor pesado 410mm | 45kW | Cavidad estándar 800mm | Cambio automático hidráulico con un clic | Tubería de agua y drenaje Φ630mm | Cuerpo estándar 6.8t | Modelo principal para reciclaje de tuberías pequeñas y medianas |
| TL40100 | Rotor pesado 410mm | 55kW | Cavidad extendida 1000mm | Cambio automático hidráulico con un clic | Tubería mediano gran diámetro Φ800mm | Cuerpo extendido 7.9t | Plantas medianas de reciclaje y granulación de tuberías |
| TL40120 | Rotor reforzado 410mm | 75kW (potencia para gran diámetro) | Cavidad ultralarga 1200mm | Cambio automático hidráulico con un clic | Tubería enrollada pared gruesa Φ1000mm | Cuerpo pesado 9.6t | Plantas de reciclaje de tuberías de gran diámetro a gran escala |
| TL40150 (Bandera) | Rotor sólido reforzado 410mm | 90kW (ultra alta potencia) | Cavidad ultraancha 1500mm | Cambio automático hidráulico con un clic | Tubería municipal gigante Φ1300mm | Cuerpo bandera 12.5t | Parques industriales de reciclaje de tuberías de 10.000 toneladas |
- Estructura exclusiva central: Alimentación oscilante hidráulica + Juego de cuchillas resistentes al desgaste DC53
2.1 Sistema de alimentación oscilante hidráulico de doble velocidad
A diferencia de las placas de alimentación planas comunes, la trituradora monoeje especial para tuberías cuenta con una placa de alimentación oscilante en arco que se adapta perfectamente al contorno exterior de las tuberías circulares. Evita el deslizamiento, rodamiento y suspensión vacía durante la alimentación de tuberías corrugadas, enrolladas y de pared sólida, resolviendo fundamentalmente el problema de atasco de alimentación. Cuenta con estación hidráulica regulable de doble velocidad con cambio libre de marchas: modo de baja velocidad y alto par para trituración estable y antiobstrucción de tuberías duras de pared gruesa; modo de alta velocidad para aumentar la capacidad de tuberías largas de pared delgada. La estación hidráulica cuenta con refrigeración por aire independiente para soportar producción continua 24 horas en temporadas altas de temperatura, con temperatura de aceite constante y empuje hidráulico estable para operación continua todo el año.
2.2 Juego de cuchillas en V resistentes al desgaste DC53 de cuatro bordes reversibles
La máquina adopta cuchillas móviles dispuestas en V escalonadas, fabricadas en acero para moldes especial DC53 mediante tratamiento térmico integral de temple y revenido, con dureza y tenacidad excelentes para resistir impactos de tuberías de pared gruesa. Los cuatro bordes de la cuchilla son reversibles; tras el desgaste de un borde, girar la cuchilla 90° restaura un filo nuevo, aumentando la vida útil total 4 veces. El regulador externo ajustable modifica la holgura entre cuchillas móviles y fijas: reducir la holgura para tuberías de pared gruesa aumenta la fuerza de cizallamiento, y ampliarla para tuberías de pared delgada reduce el desgaste de las cuchillas. Para tuberías residuales subterráneas con sedimentos, se puede personalizar soldadura de capa resistente al desgaste en la superficie de las cuchillas para reducir drásticamente el riesgo de astillamiento y desgaste.
2.3 Sistema de mallas de seguridad adaptables por grados
Las trituradoras monoeje especiales para tuberías adoptan configuraciones diferenciadas de mallas por grados: los modelos pequeños básicos usan mallas de desmontaje por pernos manuales para reducir costos de adquisición; todos los modelos medianos y grandes de más de 45kW incluyen cambio rápido de malla hidráulico de un clic para ahorrar tiempo y mano de obra. El tamaño de orificio de malla es personalizable: los orificios estándar se adaptan a la alimentación de trituradoras finas posteriores, mientras que se pueden personalizar orificios grandes para trituración gruesa y pequeños para trituración fina. La puerta de malla cuenta con interruptor de bloqueo de límite de seguridad que corta la energía automáticamente durante el mantenimiento para proteger totalmente la seguridad del personal.
- Arquitectura de transmisión pesada + Control eléctrico inteligente Siemens PLC
3.1 Sistema de transmisión de alto par y carga pesada
La trituradora monoeje especial para tuberías está equipada con un reductor de engranajes de dientes duros de alto módulo y baja velocidad, capaz de soportar cargas de impacto intensas instantáneas de tuberías de pared gruesa sin rotura ni astillamiento de engranajes. El eje principal adopta tecnología de forjado sólido templado integral, sin distorsiones ni curvaturas durante el triturado prolongado de tuberías duras de pared gruesa. El cuerpo es un marco soldado de acero manganeso engrosado integral con almohadillas amortiguadoras inferiores, garantizando vibración mínima en operación a carga completa y estabilidad ultra alta.
3.2 Sistema de control eléctrico de seguridad Siemens PLC
Equipado con gabinete de control PLC Siemens integrado independiente y componentes eléctricos originales Schneider, adaptado a la operación a largo plazo en entornos polvorientos y húmedos de talleres de tuberías. Permite el cambio libre entre el modo de mantenimiento manual por impulsos y el modo de trituración continua automática. La lógica de monitoreo de carga inteligente integrada activa la reversión automática para eliminar obstrucciones cuando las tuberías se atascan, y emite alarma acústica y lumínica con parada automática si la limpieza falla repetidamente. Cuenta con triple protección: corte de energía por sobrecarga doble del motor, límite de tolva y bloqueo de puerta de malla, con certificación de seguridad industrial CE, superando fácilmente las auditorías de producción segura de plantas de tuberías y reciclaje.

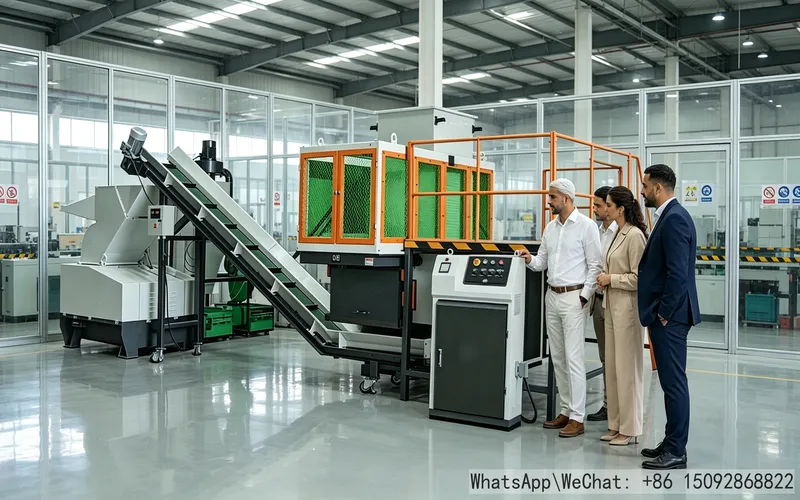

trituradora monoeje especial para tuberías
- Solución de conexión completa para líneas de producción
El extremo de alimentación de la trituradora monoeje especial para tuberías se puede combinar con una cinta transportadora inclinada para transportar automáticamente tuberías integrales de 6 metros, eliminando el manejo manual por secciones. La cinta de descarga se conecta directamente con las trituradoras finas de alta potencia serie QE para construir un proceso de granulación automático de ciclo cerrado de dos etapas “trituración – molienda fina”. Para materiales mixtos de alto riesgo, se pueden instalar unidades de eliminación de polvo por pulverización y detectores de metales para tuberías para eliminar previamente hilos de acero e impurezas metálicas incrustadas, evitando daños en las cuchillas por impactos de objetos duros y prolongando la vida útil de las herramientas.
- Materiales reciclables aplicables y clientes objetivo
Tipos de tuberías PE: Tuberías municipales de suministro de agua, tuberías de transmisión de gas, tuberías de pared sólida HDPE, tuberías corrugadas de doble pared, tuberías enrolladas de banda de acero, tuberías de riego de invernadero
Tipos de tuberías PP/ABS: Tuberías químicas anticorrosivas de drenaje, tuberías de pared gruesa de ingeniería modificada, sobrantes grandes de cabezales de extrusión, sobrantes de accesorios de tuberías
Tipos de tuberías UPVC: Tubos de paso eléctrico, tuberías municipales de drenaje PVC, sobrantes de tuberías de perfiles de acero plástico
Clientes objetivo: Fábricas de extrusión de tuberías plásticas, plantas de reciclaje y granulación de tuberías residuales, centros municipales de disposición de tuberías residuales, fábricas de procesamiento de perfiles de plástico de ingeniería
Contacto: WeChat/Teléfono: +86 15092868822 ｜ Correo: [email protected]
