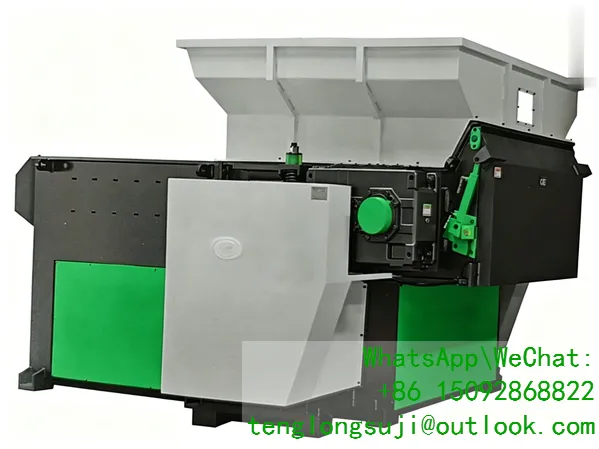

Trituradora industrial de alta capacidad con cambio de malla hidráulico y cuchillas de cuatro bordes DC53 – Trituradora de eje único de alta resistencia TL

La trituradora de eje único de alta resistencia Tenlong TL es el modelo insignia de trituración gruesa de alta resistencia de la serie TL. Está equipada con un rotor V-type de cuatro bordes reutilizable DC53 desarrollado por nuestra empresa, accionamiento de alto par con doble motor en ambos lados, estructura integrada de alimentación hidráulica totalmente automática y cambio de malla hidráulico, y sistema de control eléctrico inteligente original de Siemens, logrando una capacidad de trituración estable de 1,5 a 12 toneladas por hora. Diseñada especialmente para parques industriales de reciclaje de diez mil toneladas, centros provinciales de tratamiento de residuos peligrosos y grandes plantas de procesamiento de residuos de plástico, madera y cables, es apta para la reducción de volumen y reciclaje a gran escala de residuos sólidos mixtos de diversas categorías. Soporta producción continua a plena carga las 24 horas del día y se adapta a condiciones de trabajo de alta intensidad con materiales de alto riesgo, alto contenido de impurezas y piezas gruesas de gran tamaño.

trituradora de eje único de alta resistencia

1. Tabla completa de parámetros de todos los modelos

El equipo se divide en dos series de rodillos de cuchilla forjados macizos: serie de resistencia media de 480 mm y serie insignia de gran tamaño de 650 mm. Toda la serie cuenta de forma estándar con cambio automático de malla hidráulico, estación hidráulica refrigerada por aire y conjunto de cuchillas de cuatro bordes DC53. La potencia y la longitud del rotor se pueden seleccionar según las necesidades, adaptándose a plantas de tratamiento de residuos sólidos con capacidad anual de 30.000 a 120.000 toneladas. Los parámetros completos son los siguientes:

1. Sistema de cuchillas resistentes al desgaste con rotor V-type DC53 central
2. Cuchillas rotativas en cuatro direcciones para reducir costos de consumibles a largo plazo

Toda la serie de la trituradora de eje único de alta resistencia está equipada con cuchillas de acero para moldes especial DC53, sometidas a un tratamiento térmico completo de temple y revenido integrado en fábrica, que equilibra la dureza y la resistencia a la rotura del acero, adaptándose a condiciones de trabajo adversas con alta mezcla de metales, sedimentos y fibras de vidrio. Las cuchillas móviles pueden realizar cortes de forma rotativa en cuatro caras; después del desgaste unilateral, girarlas 90° restaura un borde de corte nuevo. Un juego de cuchillas se reutiliza de forma cíclica en cuatro bordes, cuadruplicando directamente su vida útil total. Cuando las cuchillas alcanzan el límite de desgaste, se pueden reparar por soldadura de depósito para uso repetido. En comparación con las cuchillas comunes de acero carbono de un solo lado del mercado, el costo anual de adquisición y pulido de cuchillas en la planta se reduce en más del 70%.

2. Estructura de cizallamiento progresivo V-type, anti-enredo y anti-obstrucción de materiales

Latrituradora de eje único de alta resistencia adopta una disposición escalonada de filas de cuchillas en forma de V, generando una fuerza de cizallamiento de engranaje progresivo por capas. Garantiza una alimentación fluida de pallets de madera maciza apilados, películas empaquetadas comprimidas y barriles químicos huecos de gran tamaño, eliminando completamente fallos de puenteo de materiales y enredo del eje de cuchillas. El espacio entre cuchillas móviles y fijas se puede ajustar con precisión de forma manual: se amplía el espacio para materiales blandos y delgados para acelerar la producción, y se reduce el espacio para plásticos duros gruesos y materiales mixtos metálicos, garantizando un tamaño de partícula de descarga uniforme y fino. Para residuos de plástico con fibra de vidrio y mezcla de sedimentos, se puede personalizar el recubrimiento de soldadura de aleación dura en todo el rotor para mejorar aún más la resistencia al desgaste de las cuchillas.

3. Eje principal templado, resistente a la deformación bajo carga pesada

Equipada con dos tipos de rodillos de cuchilla macizos forjados: modelo mediano de 480mm y modelo gigante de 650mm. El eje principal integral recibe tratamiento térmico de temple y revenido, con excelente resistencia a la torsión y a impactos de alta intensidad. No presenta curvatura ni deformación tras la trituración a largo plazo de láminas de hierro delgadas y plásticos gruesos mixtos con metales, adaptándose a la producción continua de alta carga durante todo el año.

III. Sistema hidráulico totalmente automático: configuración central de doble ahorro de mano de obra (alimentación + cambio de malla)

1. Alimentación forzada equilibrada de doble cilindro de larga carrera

La carrera de alimentación de la trituradora de eje único de alta resistencia alcanza 1250–1300mm. La placa de alimentación ensanchada integrada comprime y empuja los materiales de forma uniforme en toda la superficie, evitando que los residuos ligeros esponjosos y los materiales huecos de gran tamaño queden suspendidos sin alimentarse. La fuerza de empuje hidráulico y la velocidad de avance y retroceso del cilindro se pueden ajustar personalmente mediante el programa Siemens PLC: para materiales grandes, gruesos y duros, se cambia a modo de trituración estable de baja velocidad y alto par; para películas delgadas y cartones, se activa el empuje de alta velocidad para aumentar la capacidad de producción. La base de la caja de alimentación está incrustada con placas de desgaste de cobre reforzadas y cuenta con un canal especial para materiales finos en la parte inferior, que recolecta polvo y residuos de forma centralizada, evitando la erosión del cilindro hidráulico por impurezas y prolongando la vida útil de los componentes hidráulicos.

2. Cambio rápido de malla hidráulico automático estándar en toda la serie

A diferencia de las trituradoras pequeñas que requieren desmontaje manual de mallas con pernos, los modelos de alta resistencia TL permiten la apertura hidráulica automática con un solo clic. Un solo operador puede completar el reemplazo de mallas de diferentes diámetros en 10 minutos, mejorando considerablemente la eficiencia de cambio de materiales múltiples. Las mallas admiten personalización de orificios redondos, hexagonales y orificios antiobstrucción tipo Z. El diámetro estándar de fábrica es de 40mm, y se pueden personalizar tamaños de descarga no estándar de 10–100mm según las necesidades. La puerta de malla está equipada con un interruptor de interbloqueo de seguridad exclusivo; al abrir la puerta para mantenimiento, el eje principal y el sistema hidráulico se cortan de energía y se bloquean sincrónicamente, garantizando plenamente la seguridad del personal de mantenimiento.

3. Hidráulico de temperatura constante + protección de refrigeración por agua opcional

Todas las estaciones hidráulicas de la trituradora de eje único de alta resistencia están equipadas de forma estándar con un sistema independiente de refrigeración por aire, manteniendo la temperatura del aceite constante y la fuerza hidráulica sin atenuación durante la producción continua las 24 horas en veranos de alta temperatura. Para el triturado de plásticos de bajo punto de fusión como PE y PP, se puede instalar un soporte de rodamiento refrigerado por agua del rotor para evitar que el material se derrita por fricción a alta temperatura y se adhiera a las cuchillas, garantizando una descarga continua sin obstrucciones.

1. Accionamiento de alta resistencia de doble motor y estructura de cuerpo estable

Adopta el accionamiento sincrónico de reductor bilateral de doble motor con engranajes helicoidales de gran módulo, con alta capacidad de carga para soportar impactos de pico instantáneos durante la trituración. La base del cuerpo está equipada con almohadillas amortiguadoras ajustables, logrando una vibración mínima durante el funcionamiento y cumpliendo los estándares de reducción de ruido. La serie TL48 está equipada con doble motor de 45–75kW, mientras que la serie insignia TL65 se actualiza con doble motor de gran potencia de 90–132kW, y el modelo superior TL65300 alcanza una capacidad horaria pico de 12 toneladas. La trituradora de eje único de alta resistencia cuenta con rodamientos autoalineantes de alta resistencia externos, que aíslan la erosión del polvo del taller y prolongan el ciclo de mantenimiento y revisión de los rodamientos. Toda la máquina adopta un bastidor soldado de placas de acero manganeso reforzado y un diseño modular dividido; el cuerpo ultralargo se puede transportar de forma dividida y montarse rápidamente en el sitio, adaptándose a la instalación en grandes parques industriales remotos.

1. Sistema de control eléctrico inteligente y seguro Siemens PLC

Todo el sistema eléctrico adopta componentes Siemens PLC y Schneider, adaptándose a las condiciones adversas de talleres de residuos sólidos con humedad y alto contenido de polvo, con funcionamiento estable y baja tasa de fallos. Permite el cambio con un solo clic entre el modo de mantenimiento manual por pulsos y el modo de producción continua totalmente automática, adaptándose a escenarios de mantenimiento y producción masiva. Cuenta con una lógica inteligente antiobstrucción de carga: cuando la corriente del motor excede el límite por atasco de materiales, el equipo invierte automáticamente la alimentación para desbloquearse; si falla la limpieza repetida, se apaga automáticamente con alarma sonora y luminosa. En estado sin carga, el equipo entra en modo de reposo retardado para ahorrar energía y proteger la máquina. Dispone de triple protección de seguridad: corte de energía por sobrecarga del motor, corte de energía por límite de apertura de puerta de malla y tolva, y botón de parada de emergencia externo, cumpliendo los estándares de auditoría de producción de seguridad de primer nivel para industrias de residuos peligrosos y médicos. Los códigos de fallos visuales emergentes permiten al personal de operación y mantenimiento localizar rápidamente los problemas y mejorar la eficiencia de reparación.

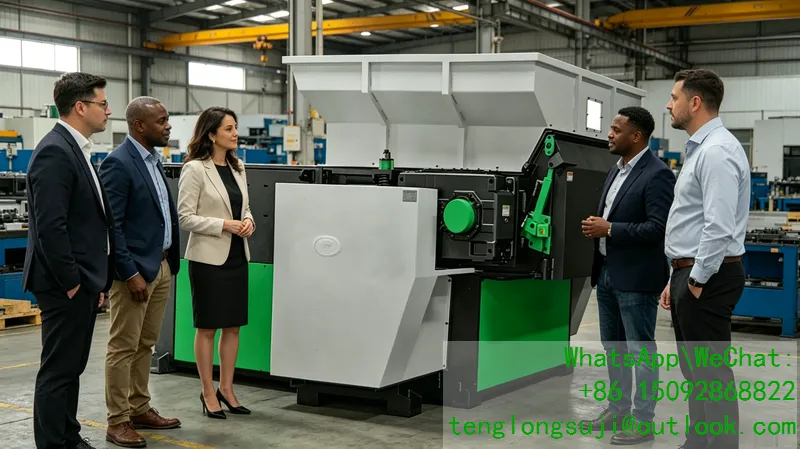

trituradora de eje único de alta resistencia

1. Materiales aplicables ampliamente y escenarios de implementación

Categorías de reciclaje de plástico: Barriles químicos huecos reforzados, interiores plásticos grandes de automóviles, cajas de circulación apiladas, productos defectuosos de inyección de plástico de gran tamaño, películas de embalaje enrolladas;

Categorías de residuos sólidos y peligrosos: Residuos médicos generales conformes, combustibles derivados de residuos RDF, basura electrónica usada, cables de cobre y aluminio en paquetes, recortes de estampado de metal delgado;

Categorías agrícolas, forestales y de embalaje: Pallets de madera maciza completos, bloques de madera en bruto, cartón industrial duro reforzado, residuos de embalaje en paquetes grandes;

trituradora de eje único de alta resistencia Clientes aplicables de la : Parques industriales de reciclaje de diez mil toneladas, centros autorizados de tratamiento de residuos peligrosos provinciales, bases de desmantelamiento de automóviles y electrodomésticos grandes, talleres exclusivos de tratamiento de residuos de grupos de embalaje grandes.

Contacto: WeChat/Teléfono: +86 15092868822 ｜ Correo electrónico: [email protected]
