Caso de transformación: Actualización de trituradora de eje único de alta resistencia TL65300 en parque industrial de reciclaje de 100.000 toneladas, duplicando la capacidad y reduciendo costos de mano de obra y consumibles
Los parques industriales de reciclaje integrados de mediana y gran escala de 100.000 toneladas suelen enfrentar cinco dolencias principales: proceso complicado de cambio de materiales en el tratamiento mixto de múltiples sustancias, altos costos de consumibles de cuchillas, alto costo de alimentación manual, atascos frecuentes y quemadura de motores, y incumplimiento de normativas ambientales y de seguridad. Las trituradoras de eje único antiguas con configuración sencilla no pueden procesar simultáneamente combustible RDF, residuos peligrosos médicos y materiales mixtos de cables. La capacidad limitada obliga a externalizar el triturado con costos adicionales. Un parque industrial de reciclaje integrado autorizado en el este de China eliminó dos trituradoras antiguas de 75kW, adoptó el diseño de línea de producción de «trituración gruesa de alta resistencia con host insignia + derivación de materiales delgados con máquina auxiliar mediana», y actualizó la trituradora de eje único de alta resistencia TL65300 como host principal para completar la actualización total de la línea, logrando una mejora integral de capacidad, costos, seguridad y cumplimiento ambiental. El plan de transformación se puede replicar directamente en parques de residuos sólidos de mediana y gran escala en todo el país.

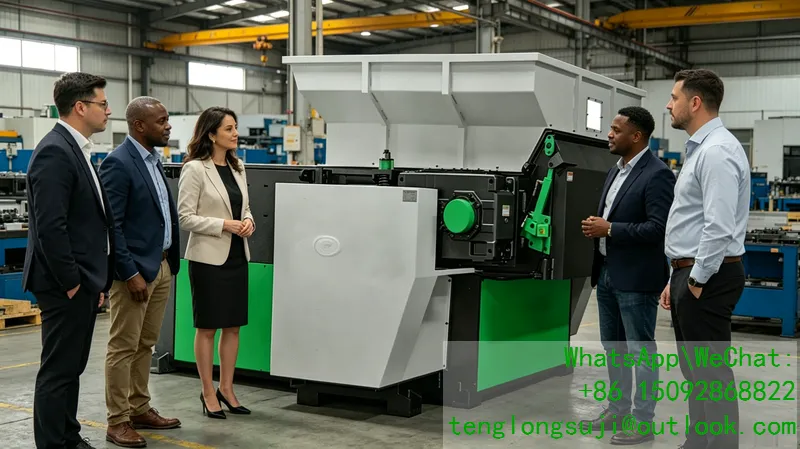

trituradora de eje único de alta resistencia
- Contexto completo del proyecto del cliente
El parque industrial de reciclaje integrado autorizado en el este de China cuenta con calificaciones para el procesamiento y reciclaje de residuos sólidos industriales generales, residuos médicos conformes, plásticos reciclados, madera agrícola y forestal y cables usados. Cuenta con talleres de granulación, talleres de prensado de combustible RDF y talleres de separación magnética de metales, con una capacidad de tratamiento anual aprobada de 100.000 toneladas. Procesa de forma continua cuatro tipos de materiales mixtos: plásticos de pared gruesa, pallets de madera maciza, cables de cobre y aluminio y materiales médicos RDF. Antes de la transformación, el parque utilizaba dos trituradoras de eje único de rodillo hueco antiguas de 75kW como hosts de trituración gruesa, con configuraciones obsoletas y baja automatización, generando dolencias destacadas en producción, operación, seguridad y rentabilidad, limitando la revisión anual de calificaciones y el cumplimiento de capacidad:
- Baja eficiencia de cambio de materiales: Los modelos antiguos requieren desmontaje manual de mallas con pernos, tardando 1 hora en cambiar entre plástico, madera y residuos peligrosos. Las paradas frecuentes diarias para cambiar mallas reducen considerablemente el tiempo efectivo de producción;
- Altas costos de operación y mantenimiento de cuchillas: Equipados con cuchillas comunes de acero carbono de un solo lado con baja resistencia al impacto, se pasivan y rompen fácilmente al triturar cables con mezcla de metales, requiriendo paradas semanales para desmontaje, pulido y reemplazo, ocupando mucho tiempo de producción;
- Atascos y puenteo de materiales frecuentes: Sin estructura de alimentación forzada de doble cilindro de alta empuje, las películas enrolladas esponjosas y las pilas de madera comprimidas suelen formar puentes en la tolva, requiriendo personal dedicado para limpiar atascos 2-3 veces por turno, con riesgos de lesiones mecánicas;
- Altos costos de alimentación frontal: La tolva de alimentación original estrecha y cerrada no permite la alimentación directa de pallets completos y paquetes de cables, requiriendo desmontaje manual de materiales con 4 trabajadores dedicados por turno, generando altos costos laborales mensuales;
- Falta de protección del control eléctrico: Sin sistema inteligente de desbloqueo por inversión PLC original, el motor sigue funcionando forzadamente al atascarse el eje, con alto riesgo de quemadura por sobrecarga. En el año anterior a la transformación ocurrieron 2 accidentes de parada por quemadura de motor, causando retrasos en pedidos y pérdidas económicas;
- Insuficiente cumplimiento ambiental: Sin estructura cerrada de pulverización antideflagrante, es fácil que se produzca ignición por alta temperatura durante la fricción de metales en el triturado; sin recolección centralizada de polvo en el taller, no superó múltiples inspecciones ambientales de polvo, afectando la revisión anual de calificaciones de residuos peligrosos.
En agosto de 2026, el parque lanzó una actualización especial de la línea de producción principal de trituración gruesa, eliminando dos equipos de trituración antiguos. Adquirió una trituradora de eje único de alta resistencia insignia TL65300 como host principal para el procesamiento de materiales gruesos, combinada con una trituradora mediana TL48250 para derivar películas delgadas y recortes pequeños, construyendo una línea de trituración de bucle cerrado automática por clasificación.
- Solución integral personalizada de implementación
- Host principal de trituración central: Adoptar la trituradora de eje único de alta resistenciaTL65300, equipada con doble motor bilateral 132+132kW, rodillo macizo templado de 650mm, rotor de corte ultralargo de 3000mm, juego de cuchillas reutilizables de cuatro bordes DC53 originales, estación hidráulica de doble cilindro refrigerada por aire independiente de 15kW y cambio automático de malla hidráulico con un solo clic de fábrica;
- Transformación de alimentación automática frontal: El host está equipado con una tolva de alimentación ultraancha ampliada y una plataforma exclusiva de alimentación directa con carretilla elevadora. Los materiales en pallets completos no requieren desmontaje manual, permitiendo la alimentación directa con carretilla elevadora sin contacto humano con la tolva;
- Instalaciones auxiliares de seguridad y medio ambiente para residuos peligrosos: Toda la máquina está equipada con una cubierta sellada antideflagrante de pulverización integrada y una unidad de eliminación de polvo por pulso de gran flujo, para suprimir la ignición por alta temperatura durante el triturado y recolectar polvo en todo el rango, permitiendo el tratamiento conforme de residuos médicos y combustibles RDF, cumpliendo los estándares antideflagrantes y antipolvo de talleres de residuos peligrosos;
- Diseño de derivación y separación posterior: Se instala una cinta transportadora de derivación bidireccional en la salida de descarga, transportando recortes de plástico al taller de granulación, recortes de madera/RDF a la sección de embalaje de combustible y recortes mixtos con metales al equipo de separación magnética, logrando el transporte clasificado sin mezcla;
- Configuración de reserva de tamaño de partícula: Equipado con malla universal de 40mm, malla fina de 30mm para separación de metales y malla de orificios grandes de 60mm para reducción de volumen de madera. El cambio rápido de malla hidráulico se completa en 10 minutos para adaptarse a los estándares de tamaño de partícula de procesamiento posterior.
III. Datos de mejora de eficiencia y reducción de costos multidimensionales después de la puesta en marcha (retorno de inversión, mantenimiento y calificaciones)
- Duplicación de capacidad de trituración y eliminación de ganancias por trituración externa
La capacidad horaria pico unitaria de la trituradora de eje único de alta resistencia TL65300 alcanza las 12 toneladas. En cooperación con la máquina auxiliar TL48250 para la derivación de materiales delgados, la capacidad de trituración diaria del parque aumentó de 55 toneladas a 110 toneladas, duplicando la producción diaria y cumpliendo establemente el índice de capacidad anual aprobada de 100.000 toneladas. Se eliminan completamente los costos anuales de trituración externa de más de 620.000 yuanes después de la actualización del equipo, generando ahorros directos de costos anuales.
- Eliminación total de mano de obra de alimentación y mejora considerable de eficiencia de cambio y mantenimiento
El modo de alimentación directa con carretilla elevadora elimina completamente 4 trabajadores dedicados al desmontaje y alimentación de materiales, reduciendo el 100% de los costos laborales de alimentación. El cambio automático de malla hidráulico completa el cambio de materiales en 10 minutos, 6 veces más eficiente que el desmontaje manual de 1 hora de los equipos antiguos, reduciendo el tiempo de parada para cambio en un 83%. El juego de cuchillas reutilizables de cuatro bordes DC53 originales funciona de forma continua 22 días por borde, con una vida útil total de casi 3 meses por reutilización cíclica de cuatro bordes. En comparación con el reemplazo y pulido semanal de cuchillas de acero carbono antiguas, el costo integral de adquisición de cuchillas, soldadura de depósito y mantenimiento manual se reduce en un 78%.
- Eliminación casi total de fallos de atasco y quemadura de motor, aumento drástico de la tasa de funcionamiento del equipo
La alimentación forzada de doble cilindro de larga carrera garantiza una alimentación uniforme de materiales, resolviendo completamente el problema de puenteo de películas y pilas de madera sin necesidad de limpieza manual de atascos a corta distancia. La protección por inversión de desbloqueo inteligente por sobrecarga Siemens PLC y protección de corriente de múltiples etapas eliminan fundamentalmente la quemadura de motor por atasco de materiales duros. En dos meses de funcionamiento no se han producido fallos graves como quemadura de motor, deformación de eje y rotura de engranajes. La tasa de funcionamiento efectivo del equipo aumentó del 62% a más del 96%, maximizando la estabilidad de producción continua.
- Doble cumplimiento ambiental y de seguridad, revisión anual de calificaciones sin problemas
La cubierta antideflagrante cerrada integrada elimina el riesgo de ignición por alta temperatura por fricción, y la eliminación de polvo por pulso logra la recolección total de polvo, cumpliendo establemente los estándares de inspección ambiental. La protección de triple interbloqueo (corte de energía al abrir puerta, bloqueo por sobrecarga, parada de emergencia del cuerpo) garantiza la aprobación fluida de la revisión anual estandarizada de tratamiento de residuos peligrosos por la oficina de gestión de emergencias. El parque no enfrenta multas de rectificación de seguridad y medio ambiente ni riesgos de parada de producción.
5.Tamaño de descarga uniforme y aumento de ganancias por prima de materiales clasificados
La cizallamiento uniforme V-type genera partículas de descarga regulares y uniformes sin residuos alargados irregulares. La pureza de separación de metales del equipo de separación magnética posterior aumenta un 5%. Los metales de cobre y aluminio de alta pureza, plásticos reciclados limpios y madera biomásica calificada se venden por separado, con una prima promedio de 230 yuanes por tonelada en comparación con los materiales mixtos generales, generando ganancias incrementales anuales considerables junto con los ahorros de costos externos.
- Bajo umbral de mantenimiento y corto período de retorno de inversión en transformación
El sistema eléctrico cuenta con códigos de autocomprobación de fallos integrados, y el sistema hidráulico refrigerado por aire no requiere desmontaje y mantenimiento en verano. El personal de mantenimiento sin experiencia puede completar el mantenimiento diario incluyendo lubricación y limpieza de mallas. El nuevo equipo de uno principal y uno auxiliar ocupa menos espacio que dos equipos antiguos, ahorrando área de almacenamiento del taller. Gracias a los ahorros en costos laborales, consumibles y externos, la inversión en transformación del equipo se recupera en 9 meses, con una excelente relación calidad-precio a largo plazo.
- Comentarios reales del responsable de equipos del parque industrial
El responsable de equipos del parque comentó: «El reciclaje mixto de residuos peligrosos, plásticos y madera de múltiples tipos siempre ha sufrido problemas de cambio lento de materiales, altos costos de cuchillas, quemadura de motor por atasco e incumplimiento ambiental. Después de actualizar la línea de producción completa de la trituradora de eje único de alta resistencia TL, el modelo TL65300 resuelve los dolencias de la industria con tres ventajas centrales: cuchillas V-type de cuatro bordes DC53 resistentes al desgaste y duraderas, alimentación y cambio de malla hidráulico totalmente automático que ahorra tiempo y mano de obra, y protección antiobstrucción estable con control eléctrico Siemens. La marca cuenta con una gradiente de modelos completa: la serie 48 es apta para plantas medianas y pequeñas, mientras que la serie 65 se adapta a parques industriales gigantes de 100.000 toneladas. Su excelente resistencia a la fatiga a plena carga las 24 horas cumple totalmente la producción masiva de alta intensidad sin paradas durante todo el año del parque».
trituradora de eje único de alta resistencia
- Guía de selección estandarizada de la industria
La trituradora de eje único de alta resistencia es aplicable a: parques industriales integrados de reciclaje de residuos sólidos, centros provinciales de tratamiento de residuos peligrosos, plantas de procesamiento de combustible RDF, bases de desmantelamiento de automóviles y electrodomésticos grandes y plantas de reciclaje masivo de cables. Selección precisa: los modelos TL48160/TL48200 para plantas de reciclaje/tratamiento médico mediano con capacidad anual de 30.000–60.000 toneladas; TL48250 para plantas de capacidad mediana y grande de 60.000–100.000 toneladas; TL65220/TL65250 y el modelo insignia superior TL65300 para parques industriales gigantes de más de 100.000 toneladas, plantas grandes de RDF y bases de desmantelamiento completo de vehículos.
