Planta de Reciclaje de Tubos PE de Gran Diámetro Actualiza la Trituradora Monoeje Especial para Tubos TL40150, Aumento del 65% de Capacidad Sin Precorte de Tubos Completos de 1,2m

Publicado: 8 7 月, 2026 Actualizado: 13 7 月, 2026

El sector de reciclaje y granulación de tubos de bobina de banda de acero PE y tubos de pared sólida municipales presenta problemas generalizados. Las trituradoras universales antiguas cuentan con cavidades de trituración cortas, mala adaptación de estructuras de alimentación, baja resistencia al desgaste de cuchillas y cambio de malla ineficiente. Los tubos de gran diámetro requieren corte seccional por llama obligatorio, generando costos elevados de mano de obra y gas. Los atascos frecuentes provocan el quemado de motores, imposibilitando la producción continua en líneas de granulación.

Una planta autorizada de gran escala de reciclaje y granulación de tubos PE en Jiangsu retiró dos trituradoras universales obsoletas y adoptó un diseño de línea de producción de “máquina principal insignia de gran diámetro + máquina auxiliar mediana para derivación de material”. Al actualizar la trituradora monoeje especial para tubos insignia TL40150, la planta resolvió de forma integral problemas sectoriales como el precorte obligatorio de tubos, deslizamiento de alimentación, altos costos de consumibles y paradas frecuentes, logrando una actualización total en capacidad productiva, control de costos y calidad de producto terminado.

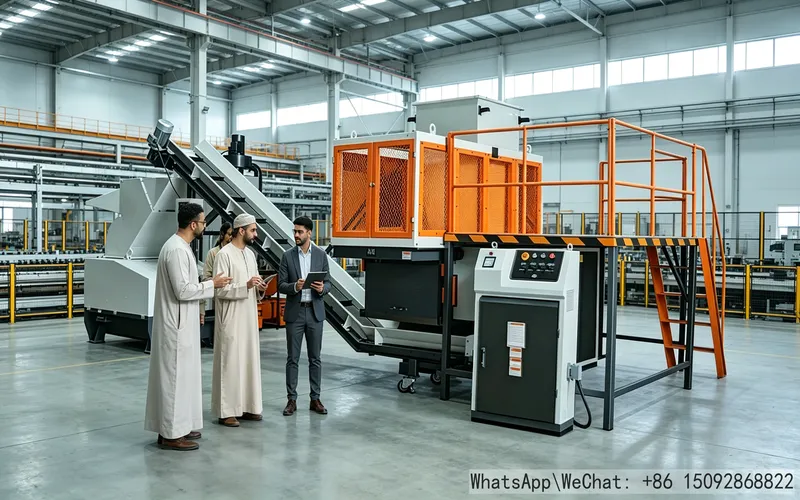

trituradora monoeje especial para tubos

Contexto Completo del Proyecto

Esta planta de reciclaje de tubos PE compatible con evaluación ambiental en Jiangsu cuenta con todas las certificaciones para el reciclaje, trituración, granulación y comercialización de tubos residuales municipales. Se dedica principalmente al reciclaje y regeneración de gránulos de tubos de suministro de agua PE de gran diámetro, tubos de bobina reforzados con banda de acero y tubos químicos de pared gruesa PP, con un volumen diario de procesamiento de 14 toneladas de tubos residuales. Cuenta con una línea de producción cerrada integrada de trituración, molienda fina, enjuague y granulación.

Antes de la renovación, se utilizaban dos trituradoras monoeje universales de 75kW como equipos principales de trituración gruesa. Al no ser equipos especializados para tubos, presentaban una adaptabilidad estructural muy deficiente, generando fallos en producción, mantenimiento, seguridad y rentabilidad:

Proceso de alimentación complejo: La corta cavidad de los equipos antiguos impedía la alimentación integral de tubos de pared gruesa de más de Φ1000mm, requiriendo corte seccional por llama. Se asignaban 2 trabajadores especializados por turno, con costos mensuales elevados de gas y mano de obra.
Alto desgaste de consumibles de cuchillas: Las cuchillas de acero carbono de una sola cara originales tenían baja resistencia al impacto. Al triturar tubos subterráneos con sedimentos, se desgastaban y embotaban en 3 días, provocando paradas frecuentes para desmontaje, soldadura de recubrimiento y pulido, interrumpiendo la producción continua de granulación.
Deslizamiento y atasco de alimentación: Las placas de alimentación planas no se adaptaban a la forma circular de los tubos, causando rodadura, suspensión y deslizamiento intermitente. La tasa de operación efectiva del equipo solo alcanzaba el 62%, sin cumplir los estándares de capacidad.
Baja eficiencia de ajuste de granulometría: Los modelos antiguos requerían desmontaje manual de pernos para cambiar mallas y ajustar el tamaño de partícula, tardando 1 hora por operación, reduciendo la eficiencia en la producción de múltiples tipos de tubos.
Falta de protección eléctrica: Sin programas inteligentes de inversión automática para desatascar, los tubos duros y gruesos causaban atascos de eje y sobrecarga del motor. Se registraron 3 accidentes de quemado de motor en un año, generando paradas de producción, retrasos y indemnizaciones por incumplimiento de pedidos.
Riesgos de seguridad en mantenimiento: La ausencia de bloqueos de seguridad en todo el proceso generaba riesgos de arranque accidental durante reparaciones y limpieza. La planta recibió múltiples avisos de corrección de supervisión de seguridad y sufrió presión en auditorías anuales.

En septiembre de 2026, la planta realizó una renovación específica del área de trituración gruesa, retirando dos trituradoras universales antiguas y adquiriendo una trituradora monoeje especial para tubos insignia TL40150 de 90kW como equipo principal, complementada con una trituradora monoeje especial para tubos mediana TL40100 para derivar tubos de pared delgada de diámetro pequeño y mediano, optimizando toda la línea de producción mediante distribución diferenciada de carga laboral.

Solución Personalizada Integral de Implementación de Línea de Producción
Equipo principal de trituración: Se adopta la trituradora monoeje especial para tubosTL40150, con accionamiento de alta potencia de 90kW, cavidad de trituración ultraancha extendida de 1500mm, sistema de alimentación hidráulica oscilante original, cambio automático de malla hidráulico estándar y juego de cuchillas reversibles de cuatro bordes DC53, apta para tubos gigantes de hasta Φ1300mm.
Renovación de alimentación automática frontal: Plataforma de transporte de cinta inclinada elevada personalizada permite la alimentación directa de tubos integrales de gran diámetro de 6 metros, eliminando totalmente el precorte por llama y logrando la alimentación automática no tripulada.
Distribución de conexión de granulación posterior: Dos cintas de descarga conectan dos trituradoras finas de alta potencia QE, transportando el material triturado calificado directamente a la sección de granulación fina. Los equipos de dos etapas cuentan con arranque y parada sincronizados para reducir el traslado de materiales.
Protección contra impurezas y selección de granulometría: Se instala un detector de metales de alta precisión en la entrada para eliminar hilos de acero y accesorios metálicos incrustados, evitando el astillamiento de cuchillas por materiales duros. Se reservan dos tipos de mallas de cambio rápido hidráulico de 40/60mm para alternar granulometría de trituración gruesa y fina según las necesidades de producción.
Soporte de derivación de máquina auxiliar: La máquina auxiliar TL40100 se dedica a triturar tubos de pared delgada de menos de Φ800mm para reducir la carga de trabajo, permitiendo que el equipo principal procese exclusivamente tubos gigantes de pared gruesa y equilibre la carga total de la línea.
Beneficios Integrales de Mejora de Eficiencia y Reducción de Costos (Incluye Plazo de Recuperación, Evaluación Ambiental y Mantenimiento)
Aumento del 65% de capacidad de trituración y cumplimiento total de producción: Una sola trituradora monoeje especial para tubosTL40150 procesa de forma estable 14 toneladas de tubos residuales al día, igualando la capacidad combinada de los dos equipos antiguos. Con la derivación de la máquina auxiliar, la capacidad total de la planta aumenta un 65%. El sistema de alimentación hidráulica oscilante exclusivo se adapta perfectamente a los tubos circulares, eliminando deslizamientos, suspensiones y atascos. El equipo opera 24 horas a carga completa, con una tasa de operación efectiva superior al 97% y acumulación cero de materia prima.
Eliminación del proceso de precorte y reducción drástica de costos: La cavidad ultraancha permite la alimentación directa de tubos gigantes integrales de hasta Φ1300mm, suprimiendo 2 trabajadores de corte y todos los costos de gas de corte. Las cuchillas de aleación reversible DC53 permiten el reutilizado cíclico de cuatro caras, con una vida útil de casi 3 meses por juego. En comparación con el pulido y reemplazo frecuente de cuchillas de acero carbono tradicionales, los costos totales de adquisición, soldadura y mantenimiento se reducen un 77%, disminuyendo drásticamente los gastos anuales de operación.
Cambio rápido de malla hidráulico y duplicación de eficiencia de producción: El cambio de malla hidráulico de un clic permite a un solo operador completar el reemplazo y ajuste de granulometría en 10 minutos, 6 veces más eficiente que la operación manual de pernos de 1 hora de los equipos antiguos. El sistema inteligente de desatasco por inversión por sobrecarga PLC limpia atascos automáticamente sin desmontaje manual, permitiendo el cambio flexible de producción entre tubos gruesos y delgados y garantizando un ritmo productivo continuo.
Fallos de equipo casi nulos y cumplimiento total de normativas de seguridad y medio ambiente: La trituradora monoeje especial para tuboscuenta con protección de corte por sobrecarga doble del motor y protección de par del eje principal, eliminando desde el origen el quemado de motores por atascos. El eje principal sólido templado integral no sufre deformaciones en el triturado prolongado de tubos gruesos, sin fallos graves en transmisión y sistema eléctrico. La protección de bloqueo de seguridad triple en puerta de malla, tolva y control eléctrico permite aprobar de una sola vez la auditoría de normalización de seguridad del sector de plásticos reciclados. La operación de trituración cerrada controla las emisiones de polvo, sin multas de corrección de seguridad y medio ambiente todo el año y aprobación fluida de auditorías anuales.
Mejora de calidad de gránulos y aumento de prima de producto: Los materiales triturados presentan un tamaño de partícula uniforme y regular, estabilizando la carga de alimentación de las trituradoras finas posteriores. Los gránulos PE reciclados no presentan irregularidades ni manchas negras por alta temperatura, cumpliendo los estándares de materiales modificados de gama alta, con una prima de 210 yuanes por tonelada. Sumado a los ahorros de mano de obra, consumibles y gas, los ingresos anuales de la planta aumentan considerablemente.
Corto plazo de recuperación de inversión y capacidad de expansión: La nueva trituradora monoeje especial para tubosno requiere renovación de cimientos de fábrica y es compatible con las interfaces de la línea de producción original. Gracias a los ahorros mensuales de costos, la inversión total de renovación se recupera en 10 meses. El sistema eléctrico unificado de toda la gama permite la instalación posterior de equipos de eliminación de polvo, adaptándose al plan de expansión de procesamiento diario de 20 toneladas de tubos.
trituradora monoeje especial para tubos
Opinión Real del Director de Producción

Opinión del Director de Producción: En el reciclaje de tubos municipales de gran diámetro, el deslizamiento de tubos, el precorte obligatorio, el alto consumo de cuchillas y el quemado frecuente de motores son cuatro problemas crónicos que las trituradoras universales no pueden resolver nunca. La actualización de la trituradora monoeje especial para tubos TL elimina completamente estos fallos. Sus tres diseños exclusivos —alimentación hidráulica oscilante, cavidad de trituración ultra larga personalizada y juego de cuchillas resistentes al desgaste de cuatro bordes DC53— se adaptan perfectamente a las condiciones de trituración de tubos circulares. La gama completa de modelos cubre desde residuos de pequeño diámetro (37kW) hasta tubos gigantes de 1300mm (90kW), permitiendo una selección precisa para fábricas de tubos y plantas de reciclaje. Su estabilidad de producción a carga supera ampliamente a las trituradoras universales.
