Caso de mejora de producción: Planta de granulación de película reemplaza la trituradora de doble rodillo TL40120, reduce en un 90% las paradas por enredo y aumenta la capacidad productiva
La industria de granulación de película PE residual presenta problemas generalizados y graves: las trituradoras de eje simple comunes se enredan fácilmente con películas largas, los modelos generales de trituradora de doble rodillo tienen una mala adaptación del tipo de cuchilla, las mallas planas se obstruyen y tapan con facilidad, el polvo fino daña los rodamientos y el costo de limpieza manual es elevado. Estos problemas interrumpen directamente la continuidad de la línea de producción de granulación, provocan acumulación de materia prima y mantienen altos los costos de operación y mantenimiento. Una planta de granulación de película PE a gran escala en Henan eliminó las trituradoras de eje simple obsoletas y actualizó específicamente a la trituradora de doble rodillo especial para películas TL40120, resolviendo de forma dirigida todos los puntos débiles del procesamiento de materiales blandos. Logró múltiples beneficios: reducción de paradas, aumento de capacidad, reducción de costos de mantenimiento y mejora de la calidad de granulación. Esta solución es totalmente replicable para pequeñas y medianas plantas de lavado y granulación de películas y bolsas toneladas en todo el país.

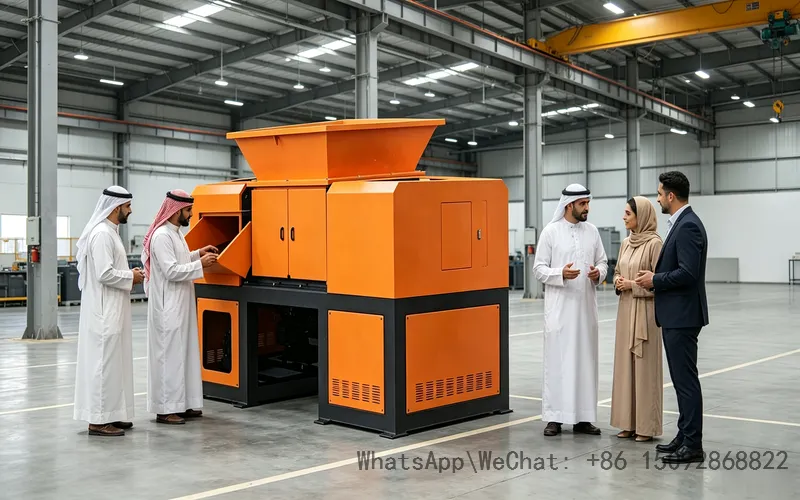

Trituradora de doble rodillo
- Contexto completo del proyecto del cliente de la trituradora de doble rodillo
La planta de granulación de película PE en Henan cuenta con licencias ambientales válidas y completas para el reciclaje, lavado y procesamiento de granulación de plástico residual. Se dedica principalmente al reciclaje y regeneración de gránulos de película agrícola de invernadero, película de empaque industrial y película estirable embalada, con un volumen diario de materia prima de 12 toneladas de película blanda mixta. En la etapa posterior, cuenta con una línea de producción cerrada integrada de trituración, enjuague, deshidratación y granulación. Antes de la renovación, la planta utilizaba una trituradora de eje simple antigua de 45kW como equipo principal de trituración gruesa frontal. La mala adaptación estructural del equipo concentró múltiples problemas en toda la cadena de producción, limitando gravemente la capacidad de envío de productos y elevando los costos operativos:
(1) Paradas frecuentes por enredo de eje: La estructura de rotación unidireccional de eje simple hace que las películas agrícolas largas y bolsas tejidas se enreden y bloqueen firmemente el eje de cuchillas. Es necesario desmontar el equipo y cortar el material enredado 3 a 4 veces por turno, con 30 minutos de limpieza cada vez. La tasa de funcionamiento efectivo del equipo es inferior al 65%, provocando una producción intermitente.
(2) Altos costos de consumibles de cuchillas: Las cuchillas de acero carbono simples originales tienen baja resistencia al desgaste. Al triturar películas residuales con arena y lodo, se desgastan y embotan en una semana, obligando a paradas frecuentes para desmontar, pulir y reemplazar cuchillas, alterando completamente el ritmo continuo de producción de granulación posterior.
(3) Obstrucción de mallas de criba: Las mallas planas de orificios redondos se adhieren fácilmente a las películas blandas, causando obstrucciones. La descarga de material es intermitente y el tamaño de las partículas trituradas es desigual, lo que genera cargas inestables en la granuladora. Los gránulos terminados presentan muchas burbujas, mala apariencia y precios de venta bajos.
(4) Alta tasa de fallos de rodamientos: Los rodamientos incorporados no tienen protección antipolvo. El polvo fino de las películas penetra continuamente en el eje, acelerando el desgaste y el atasco de los rodamientos. Se requiere el reemplazo completo de los accesorios de rodamientos cada 2 meses en promedio, manteniendo altos los costos de mano de obra de reparación y repuestos.
(5) Altos costos de vigilancia manual: Es indispensable contratar 2 trabajadores por turnos para limpiar material enredado, inspeccionar equipos y desbloquear mallas de criba. Los gastos salariales mensuales son fijos y los costos laborales no se pueden reducir.
(6) Baja vinculación de la línea de producción: El sistema de control eléctrico antiguo no cuenta con puertos de señal de vinculación, por lo que la trituradora de doble rodillo no puede arrancar ni parar sincronizadamente con los equipos de lavado y granulación, requiriendo operación manual separada y reduciendo la eficiencia de producción.
En septiembre de 2026, la planta realizó una renovación especial en la sección de trituración gruesa, eliminando directamente la trituradora de eje simple obsoleta y adquiriendo una trituradora de doble rodillo especial para películas TL40120 (55kW), que se convirtió en el equipo principal exclusivo de trituración gruesa frontal de la línea de granulación, optimizando toda la línea de reciclaje de materiales blandos.
- Solución de renovación integral personalizada para la línea de producción
(1) Equipo principal de trituración: Se adopta la trituradora de doble rodillo especial para películas TL40120, equipada de fábrica con grupo de cuchillas anti‑enredo de cuatro bordes DC53, malla anti‑obstrucción tipo Z integrada, soporte de rodamiento sellado con lubricación externa independiente y control eléctrico PLC vinculado Siemens. Su potencia de 55kW se adapta perfectamente a la carga diaria de 12 toneladas de materia prima.
(2) Renovación de alimentación automática frontal: Se instala una cinta transportadora cerrada de velocidad variable en el extremo de alimentación para suministrar automáticamente y uniformemente películas embaladas y pilas de bolsas toneladas, eliminando la alimentación manual y evitando riesgos de colisión y lesiones laborales.
(3) Conexión de la línea de producción posterior: La salida de material se conecta de forma personalizada a la cinta de alimentación especial del tanque de enjuague. Las películas trituradas calificadas se envían directamente a la sección de lavado para eliminar arena y lodo, con transporte totalmente cerrado para reducir el polvo en el taller.
(4) Configuración de sincronización de tamaño de partícula: Se mantiene el orificio estándar de malla de 240mm original, que coincide perfectamente con el tamaño óptimo de alimentación de la granuladora posterior, sin necesidad de cribado secundario.
(5) Actualización de vinculación eléctrica: El gabinete de control PLC reserva puertos de señal de vinculación integral, permitiendo el arranque y parada sincronizado de una sola tecla para la trituradora de doble rodillo, lavadora y granuladora, con parada vinculada ante fallos para evitar pérdidas por funcionamiento en vacío de los equipos posteriores.
- Beneficios medidos de mejora de eficiencia y reducción de costos en todas las dimensiones después de la puesta en marcha
(1) Reducción del 90% de paradas por enredo de cuchillas y cumplimiento total de la capacidad productiva: Gracias a la estructura de entrelazado inverso de doble rodillo, casi no se producen enredos masivos de películas en el eje. Solo queda una pequeña cantidad de material blando adherido por turno, sin necesidad de desmontar todo el equipo para limpiar. El equipo puede funcionar de forma continua y uniforme las 24 horas, elevando la tasa de funcionamiento efectivo a más del 96%. Procesa establemente 12 toneladas de películas al día, eliminando la acumulación de materia prima y haciendo que la capacidad de trituración frontal coincida completamente con la capacidad de granulación posterior.
(2) Reducción drástica de costos de mantenimiento de cuchillas y rodamientos: Las cuchillas de acero aleado reversible de cuatro bordes DC53 funcionan de forma estable y resistente al desgaste durante 22 días por cada cara, otros 22 días al invertirse. El ciclo de uso de cuatro caras de un juego de cuchillas alcanza casi 3 meses, reduciendo en un 72% los costos integrales de compra, pulido y soldadura de cuchillas. Los rodamientos sellados multicapa externos aíslan completamente la penetración de polvo. Después de meses de funcionamiento, no se han registrado fallos de desgaste ni bloqueo de rodamientos, eliminando costos frecuentes de reemplazo de accesorios y reduciendo el tiempo de mantenimiento en un 80%.
(3) Mallas sin obstrucciones permanentes, aumento de ingresos por prima de calidad de gránulos terminados: La malla plegada tridimensional tipo Z permite un flujo de material fluido, eliminando por completo la adherencia de películas, obstrucciones de orificios y acumulación de material inferior. Las partículas de película triturada son uniformes y regulares, manteniendo estable la carga de alimentación de la granuladora. Los gránulos plásticos regenerados no presentan irregularidades de tamaño, burbujas ni huecos, con apariencia uniforme. Los precios de venta tienen una prima estable, mejorando considerablemente la capacidad de negociación de ventas de la planta.
(4) Reducción a la mitad de personal de vigilancia y producción continua integral: La nueva trituradora de doble rodillo cuenta con función automática de inversión anti‑obstrucción y alimentación autónoma, sin necesidad de personal dedicado a limpiar enredos. Solo se requiere un trabajador para inspecciones diarias y lubricación periódica de rodamientos, eliminando el puesto de limpieza dedicado y reduciendo los gastos salariales mensuales en un 50%. El equipo elimina obstrucciones y entra en modo reposo de forma autónoma, sin intervención manual en el sitio, garantizando una producción continua ininterrumpida de la línea.
(5) Doble cumplimiento ambiental y de seguridad laboral, sin preocupaciones por auditorías anuales: La cavidad de trituración totalmente cerrada de la trituradora de doble rodillo, junto con un dispositivo de eliminación de polvo lateral simple, mantiene la concentración de polvo del taller dentro de los estándares ambientales para inspecciones rutinarias. Cuenta con tres protecciones interbloqueadas de seguridad: corte de energía al abrir puerta, inversión por sobrecarga y doble protección de sobrecarga del motor. Supera con éxito las inspecciones de seguridad de la industria del plástico reciclado, sin accidentes de arranque accidental ni lesiones por material enredado, permitiendo la aprobación única de las auditorías ambientales y de seguridad anuales.
(6) Corto período de recuperación de inversión y adaptabilidad para expansión futura: La nueva trituradora de doble rodillo ocupa la misma superficie que los equipos antiguos de eje simple, sin necesidad de reformar los cimientos de la fábrica. Gracias a los ahorros mensuales en mano de obra, cuchillas y accesorios de rodamientos, la inversión de renovación se recupera en 8 meses. El sistema eléctrico ampliable permite vincular más equipos posteriores, adaptándose al plan de expansión de procesamiento diario de 18 toneladas de películas sin necesidad de reemplazar el equipo principal nuevamente.
Trituradora de doble rodillo
- Comentarios reales del director de la planta de granulación
El director de la planta comentó: «En la granulación de películas y bolsas toneladas, el enredo de cuchillas, la obstrucción de mallas y el reemplazo frecuente de rodamientos son tres problemas crónicos. Los equipos de eje simple y trituradora de doble rodillo generales solo solucionan los síntomas pero no la causa. La actualización a la trituradora de doble rodillo especial para películas TL resuelve completamente los puntos débiles de la industria. Sus tres diseños exclusivos —estructura anti‑enredo de doble rodillo, cuchillas reversibles de cuatro caras DC53 y malla anti‑obstrucción tipo Z— se adaptan perfectamente a materiales blandos enredables. Cuenta con una gama completa de potencias gradientes, desde 30kW para talleres pequeños hasta 75kW para alta capacidad. El equipo se conecta directamente a la línea de producción para fabricación masiva sin depuraciones repetidas de cuchillas y mallas, siendo confiable, duradero y adecuado para producción a largo plazo.»
- Guía de selección precisa para la industria
Escenarios aplicables: Plantas de reciclaje de películas PE/PP, líneas de lavado y trituración de bolsas toneladas, estaciones de embalaje de papel residual, talleres de separación papel‑plástico, talleres de tratamiento de residuos de empaque.
Selección de modelos precisa: Talleres pequeños de 3–6 toneladas/día → TL3280 (30kW); Plantas de reciclaje de películas/bolsas toneladas convencionales de 6–10 toneladas/día → TL40100 (45kW); Líneas de lavado y granulación a gran escala de 10–15 toneladas/día → TL40120 (55kW); Bases de alta capacidad para procesamiento de películas grandes y bolsas toneladas en bloque de más de 15 toneladas/día → TL40150 (75kW).
