Cabeza y Matriz de la Granuladora de Plástico: Ellas Determinan la Apariencia y Calificación de los Gránulos

Casi todos los dueños dedicados al reciclaje de plástico han encontrado una situación frustrante como esta:

La granuladora de plástico funcionaba perfectamente, pero los gránulos producidos de repente “fallaron” — algunos tenían una pequeña cola, otros eran puntiagudos por ambos extremos, algunos tenían una superficie rugosa, y lo peor de todo, no salía material en absoluto, con la presión de la cabeza alcanzando un nivel alarmante, afectando directamente el progreso de la producción.

¿Dónde está exactamente el problema? La respuesta es clara: es la cabeza y la matriz.

Muchos dueños centran toda su atención en el tornillo, el motor y el reductor al comprar una granuladora de plástico, pero pasan desapercibidas la cabeza y la matriz, o incluso no hacen una sola pregunta. Sin embargo, los mecánicos experimentados saben una verdad: la apariencia y la calificación de los gránulos están completamente determinadas por la cabeza y la matriz.

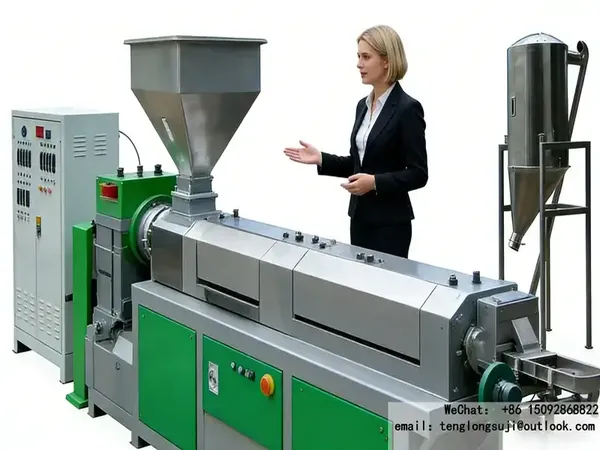

granuladora de plástico

Hoy, no hablaremos de cosas superficiales. Explicaremos la cabeza y la matriz de la granuladora de plástico a fondo en lenguaje sencillo para ayudarlos a evitar errores en la producción.

1. ¿Qué Hacen la Cabeza y la Matriz? En Dos Frases, Sencillamente

Después de que el material se derrite completamente en el tambor, es empujado hacia adelante por el tornillo. En este momento, se necesitan dos componentes clave para “dar forma” — ninguno puede faltar:

Cabeza: Responsable de “alinear” el fundido que avanza en espiral, convertirlo en un flujo lineal uniforme y estabilizar la presión al mismo tiempo para sentar una buena base para la formación posterior;

Matriz: Responsable de extruir el fundido estabilizado en tiras fijas, y el número de círculos, grosor y forma de los gránulos están todos determinados por ella.

En pocas palabras: la cabeza es un “canal de alimentación” para garantizar el transporte estable del fundido; la matriz es un “molde de formación” para determinar la apariencia final de los gránulos. Si las dos no cooperan bien, no importa qué tan de alta calidad sean las materias primas o qué tan bueno sea el tornillo, es imposible producir buenos gránulos.

Para una granuladora de plástico confiable, la cabeza y la matriz deben ser de alta calidad. Incluso si el tornillo es bueno y el control de temperatura es preciso, si el último paso de formación no está bien, todos los esfuerzos anteriores serán en vano.

1. Dos Tipos Comunes de Cabezas: Fáciles de Elegir a Simple Vista

La cabeza de la granuladora de plástico se divide principalmente según el ángulo entre la dirección de flujo del fundido y la línea central del tornillo. Hay dos tipos comunes, que son adecuados para diferentes escenarios de producción:

2.1 Cabeza en Bisel (Ángulo de 120°)

Este es el tipo de cabeza más utilizado y maduro, adecuado para casi todas las granuladoras de plástico convencionales. Después de que el fundido sale del tornillo, gira un ángulo de 120° hacia la matriz sin dirección severa.

Características:

• Estructura madura y estable, amplio rango de aplicación, adecuado para materiales como PP, PE, ABS, etc.;
• Distribución uniforme de presión, difícil de presentar retención de fundido y carbonización, y la apariencia de los gránulos es más estable;
• Mantenimiento simple, accesorios fáciles de comprar, bajo costo de mantenimiento posterior, adecuado para la mayoría de las plantas de reciclaje pequeñas y medianas.

2.2 Cabeza en Ángulo Recto (Ángulo de 90°)

Después de que el fundido sale del tornillo, gira 90° directamente hacia la matriz, con dirección más severa y una estructura relativamente compacta.

Características:

• Estructura compacta, ocupación de espacio pequeña, adecuada para talleres con espacio de instalación limitado;
• Adecuada para algunos modelos especiales, principalmente utilizada en granuladoras de plásticopersonalizadas;
• Mayores requisitos de precisión de instalación, y se debe prestar especial atención al flujo de fundido en la posición de dirección durante el mantenimiento posterior.

¿Cómo elegir? Basta con mirar la disposición general de la granuladora de plástico: para producción convencional con espacio suficiente, la cabeza en bisel es completamente suficiente; si el espacio es reducido y se necesitan modelos personalizados, entonces considere la cabeza en ángulo recto.

III. Dos Piezas Clave Internas de la Cabeza: Ninguna Puede Faltar

Muchos dueños no saben qué mirar al abrir la cabeza. De hecho, el enfoque está en dos piezas — el manguito divisor y el anillo equilibrador de presión, que afectan directamente la calidad de los gránulos.

3.1 Manguito Divisor

Cuando el fundido sale del tornillo, la velocidad de flujo es desigual — algunos lugares son rápidos y otros lentos, lo que es fácil de formar “esquinas muertas”. Si el material se acumula en las esquinas muertas durante mucho tiempo, se carbonizará y se volverá negro, y se mezclará con los gránulos para formar manchas negras.

La función principal del manguito divisor es “cortar” el fundido desigual y luego “recombinarlo”, eliminando completamente las esquinas muertas de flujo, haciendo que el fundido se distribuya uniformemente y evitando la retención y carbonización del material.

3.2 Anillo Equilibrador de Presión

Si la presión del fundido es desigual, los gránulos producidos serán gruesos en una sección y delgados en otra, o incluso huecos y con rebabas. La función del anillo equilibrador de presión es “alinear” la presión del fundido, permitiendo que el fundido fluya uniformemente desde la cabeza y garantizando el grosor uniforme de los gránulos.

¿Cómo determinar si el anillo equilibrador de presión está roto? Es muy sencillo: si la superficie del gránulo no es lisa, tiene arrugas, o hay un pequeño agujero o hueco en el medio del gránulo, es probable que el anillo equilibrador de presión esté desgastado o fallado, y se puede solucionar mediante inspección y reemplazo oportunos.

1. Matriz: Determina la Apariencia de los Gránulos, Clave en Estos 3 Puntos

La matriz es el “último paso” de la granuladora de plástico. El fundido se extruye y forma aquí, y el grosor, la forma y la suavidad de los gránulos están todos determinados por la matriz.

La matriz se compone principalmente de tres piezas: núcleo, funda de matriz y soporte de núcleo, ninguna de las cuales puede faltar:

• Núcleo: Ubicado en el medio de la matriz, determinando el diámetro interno de los gránulos;
• Funda de matriz: Envuelve el núcleo, formando un espacio anular con el núcleo, que es el canal para la extrusión del fundido;
• Soporte de núcleo: Fija la posición del núcleo para evitar la desviación del núcleo.

Aquí hay un estándar clave: para una buena granuladora de plástico, el error de concentricidad entre el núcleo y la funda de matriz debe controlarse dentro de un rango muy pequeño, que no se puede detectar con un calibrador. Solo cuando la concentricidad cumple con el estándar, los gránulos extruidos serán redondos y uniformes, sin la situación de ser grandes por un extremo y pequeños por el otro.

¿Cómo determinar si la concentricidad es buena? Solo mirar los gránulos: si los gránulos son redondos y uniformes, la concentricidad está bien; si los gránulos son elípticos, grandes por un extremo y pequeños por el otro, el núcleo está desviado, y se puede corregir ajustando los tornillos del soporte de núcleo.

1. Europa y América vs. Sudeste Asiático: Grandes Diferencias en la Configuración de Cabeza y Matriz

Cuando la granuladora de plástico se vende en diferentes regiones, la configuración de la cabeza y la matriz debe ajustarse en consecuencia para adaptarse a las necesidades de producción locales, y no se puede generalizar.

5.1 Mercados Europeos y Americanos: Precisión Primero, Buscando Eficiencia Alta y Consumo Bajo

Los mercados europeos y americanos tienen requisitos extremadamente altos para la precisión de los gránulos reciclados, y las configuraciones correspondientes de cabeza y matriz son más exquisitas, centrándose en “precisión alta, pérdida baja y automatización”:

• Adoptando tecnología de procesamiento de alta precisión, el error de tamaño de los gránulos se controla dentro de ±0.01mm, cumpliendo con la demanda de exportación de materiales reciclados de alta gama;
• Equipada con dispositivo de centrado automático, que puede corregir automáticamente la desviación del núcleo y reducir la intervención manual;
• Con sistema integrado de retroalimentación de presión, que puede monitorear la presión de la cabeza en tiempo real, evitar el bloqueo de material y la presión excesiva, y garantizar la producción continua y estable.

Adecuado para: Empresas dedicadas a gránulos reciclados de alta gama y exportación a mercados europeos y americanos, que buscan calidad de gránulos y eficiencia de producción y están dispuestas a invertir en configuraciones de alta precisión.

5.2 Mercados del Sudeste Asiático: Rentabilidad Primero, Duradero y Fácil de Reparar

Las plantas de reciclaje pequeñas y medianas en el Sudeste Asiático prestan más atención a la rentabilidad y facilidad de mantenimiento de la granuladora de plástico, y las configuraciones de cabeza y matriz se centran en “práctico y duradero”:

• Adoptando material de acero de aleación ordinario con costo moderado, cumpliendo con las necesidades de reciclaje de plástico convencional;
• El cambio de pantalla adopta diseño de espiral automático, que puede ser operado por trabajadores ordinarios sin tecnología profesional, y el mantenimiento posterior es conveniente;
• Estructura simplificada, accesorios fáciles de comprar, bajo costo de mantenimiento, adecuado para la granulación de plásticos desechados convencionales como bolsas tejidas y películas agrícolas.

Adecuado para: Plantas de reciclaje pequeñas y medianas, centrándose en materiales reciclados convencionales, buscando alta rentabilidad y prestando atención a la facilidad de mantenimiento del equipo.

1. Cuatro Fallos Más Comunes: Puedes Determinarlos y Solucionarlos Tú Mismo

Cuando hay un problema con la cabeza y la matriz, no es necesario apresurarse a buscar un mecánico. Recuerda estos 4 fallos comunes, y puedes determinar la causa y manejarlos rápidamente tú mismo sin retrasar la producción.

Fallo 1: Bloqueo de la Boquilla de la Matriz

Desempeño: La lectura del manómetro de presión de la cabeza sube vertiginosamente, la salida de material se vuelve delgada, intermitente, o incluso no sale material en absoluto;

Causa: La boquilla de la matriz está bloqueada por impurezas, o la temperatura de calentamiento de la matriz es insuficiente, haciendo que el fundido se enfríe y solidifique en la boquilla de la matriz;

Solución:

• Primero, verifica la temperatura de calentamiento de la matriz para confirmar si alcanza el valor establecido. Si no, aumenta la temperatura y espera que se estabilice;
• Después de que la temperatura sea normal, detén la máquina para limpiar las impurezas en la boquilla de la matriz, y extrae completamente el material bloqueado para evitar dañar la matriz por extrusión forzada.

Nota: Cuando la boquilla de la matriz está bloqueada, está estrictamente prohibido encender la máquina para extrusión forzada, de lo contrario, la presión de la cabeza será demasiado alta, dañando el núcleo, la funda de matriz e incluso afectando el rendimiento general de la granuladora de plástico.

Fallo 2: Manchas Negras en los Gránulos

Desempeño: Hay pequeñas manchas o trozos negros en la superficie de los gránulos, que afectan la apariencia de los gránulos y no se pueden vender en casos graves;

Causa: Hay retención de material dentro de la cabeza, que se carboniza a alta temperatura durante mucho tiempo y se mezcla con el nuevo fundido;

Solución:

• Después de detener la máquina y enfriarla, abre la cabeza y limpia completamente las esquinas muertas internas, centrándote en limpiar los depósitos de carbono alrededor del manguito divisor;
• Prevención posterior: Detén la alimentación 5-10 minutos antes de detener la máquina, y deja que el tornillo extruya todo el fundido en la cabeza para evitar la retención de material.

Prevención: Vacía el fundido antes de cada apagado, y no dejes el material en la cabeza durante la noche.

Fallo 3: Grosor Desigual de los Gránulos

Desempeño: En el mismo lote de gránulos, algunos son gruesos y otros delgados, con desviación de tamaño obvia, que no cumple con los requisitos de producción;

Causa: Desviación en la concentricidad entre el núcleo y la funda de matriz, o desgaste y fallo del anillo equilibrador de presión;

Solución:

• Retira la matriz, verifica la posición del núcleo con un calibrador, ajusta los tornillos del soporte de núcleo y corrige el núcleo al centro;
• Verifica si el anillo equilibrador de presión está desgastado o deformado, y reemplázalo oportunamente si está dañado.

Fallo 4: Gránulos con Rebabas o Colas

Desempeño: La superficie del gránulo no es lisa, tiene rebabas, o tiene una pequeña cola después de la extrusión, que afecta la apariencia de los gránulos;

Causa: Fallo del anillo equilibrador de presión, presión de fundido inestable; o rebabas en el borde de la boquilla de la matriz que no están pulidas;

Solución:

• Verifica el anillo equilibrador de presión, y reemplázalo si está desgastado o deformado;
• Pulido el borde de la boquilla de la matriz con papel de lija fino para eliminar las rebabas y garantizar que la boquilla de la matriz sea lisa y sin defectos.

VII. Mantenimiento Diario: 3 Cosas para Extender la Vida Útil de la Cabeza y la Matriz

La vida útil de la cabeza y la matriz depende completamente del mantenimiento diario. Pasar 10 minutos haciendo estas 3 cosas habitualmente puede reducir en gran medida los fallos, extender la vida útil y ahorrar mucho costo de mantenimiento.

1. Limpiar completamente antes de cada apagado

Método: Detén la alimentación 5-10 minutos antes de detener la máquina, deja que el tornillo siga funcionando y extruye todo el fundido en la cabeza y la matriz para evitar la retención y carbonización del material;

Propósito: Eliminar el residuo de material, reducir los depósitos de carbono y evitar manchas negras y bloqueos durante el próximo arranque.

2. Verificar la presión de la cabeza una vez al mes

Método: Registra el valor de presión de la cabeza durante la producción normal. Si descubrir que la presión es más del 30% mayor que el valor normal, detén la máquina inmediatamente para inspeccionar y verificar problemas como bloqueo de la boquilla de la matriz, bloqueo del filtro, etc.;

Nota: La presión continuamente alta dañará el sello de la cabeza y el núcleo, por lo que no forces la operación.

3. Desmontar y inspeccionar una vez al trimestre

Método: Después de detener la máquina y enfriarla, desmonta la cabeza y la matriz, y verifica 3 puntos clave:

• Manguito divisor: Si hay depósito de carbono o bloqueo;
• Anillo equilibrador de presión: Si hay desgaste o deformación;
• Núcleo y funda de matriz: Si hay rasgaduras y desgaste, y si la concentricidad cumple con el estándar.

Nota: Maneja con cuidado durante el desmontaje y montaje para evitar dañar los hilos; antes del montaje, aplica agente antiadherente de alta temperatura en los hilos para prevenir la adhesión por alta temperatura.

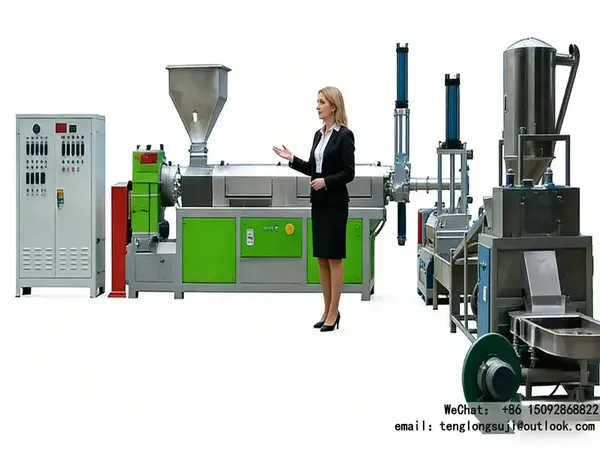

granuladora de plástico

VIII. Resumen: Al Elegir una Granuladora de Plástico, Recuerda Estas 3 Frases sobre la Cabeza y la Matriz

Si estás comprando una granuladora de plástico, recuerda estas 3 frases sobre la cabeza y la matriz para evitar desvíos y errores:

• El manguito divisor y el anillo equilibrador de presión dentro de la cabeza son indispensables, que afectan directamente la calidad de los gránulos;
• La concentricidad del núcleo y la funda de matriz es la clave para el grosor uniforme de los gránulos, que debe cumplir con el estándar;
• El limpieza y mantenimiento regulares son más importantes que comprar cabezas y matrices caras. No importa qué tan buenos sean los accesorios, se dañarán si no se mantienen.
